隙間塞ぎ板 TKSシリーズ

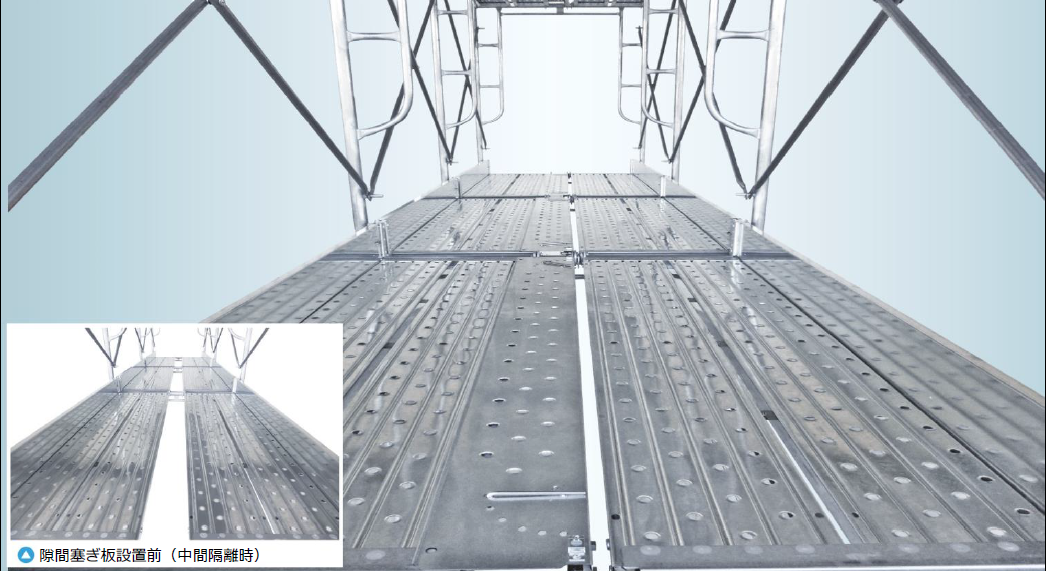

- 広くて隙間の少ない作業床で、安全な作業スペースを確保
- 建地と床付き布枠の間や、2枚の床付き布枠の間等、2パターンでの設置が可能
■設置手順
- 隙間塞ぎ板のフックを横架材に掛け、塞ぎ板を床付き布枠に乗せる
- ズレ止めピンを引き上げ、回転させてピン固定穴に差し込む
※ズレ止めピンは、隙間塞ぎ板を乗せる床付き布枠に最も近い位置の穴に差 し込むこと
インチサイズ
品番 |
適用スパン(㎜) P |
寸法(㎜) L |
幅(㎜) W |
高さ(㎜) H |
質量(kg) |
TKS18A | 1,829 | 1,728 | 175 | 50 | 5.0 |
TKS15A | 1,524 | 1,423 | 175 | 50 | 4.3 |
TKS12A | 1,219 | 1,118 | 175 | 50 | 3.5 |
TKS9A | 914 | 813 | 175 | 50 | 2.8 |
TKS6A | 610 | 509 | 175 | 50 | 2.1 |
表面処理:先めっき
材質:鋼
フック対応径:Φ42.7
一般社団法人仮設工業会単品承認品
メーカー:アルインコ
