エレベーターシャツは建設現場でのロングリフト、エレベータ等による角フロアの荷の積み卸し口の安全性をモットーに開発されました。
■特長
- 堅固な車輪による壮行式なので開閉がスムーズです。
- 軽量ですので一人でどんな場所でも組立出来ます。
- 構成が1セットアッセンですので運搬移設倉庫管理が容易です。
- ドブメッキ仕上げですので錆に強く整備が容易です。
■エレベーターシャツ
| 品番 | シャダン間口 | 有効間口 | タタミ幅 | 高さ | 自重 |

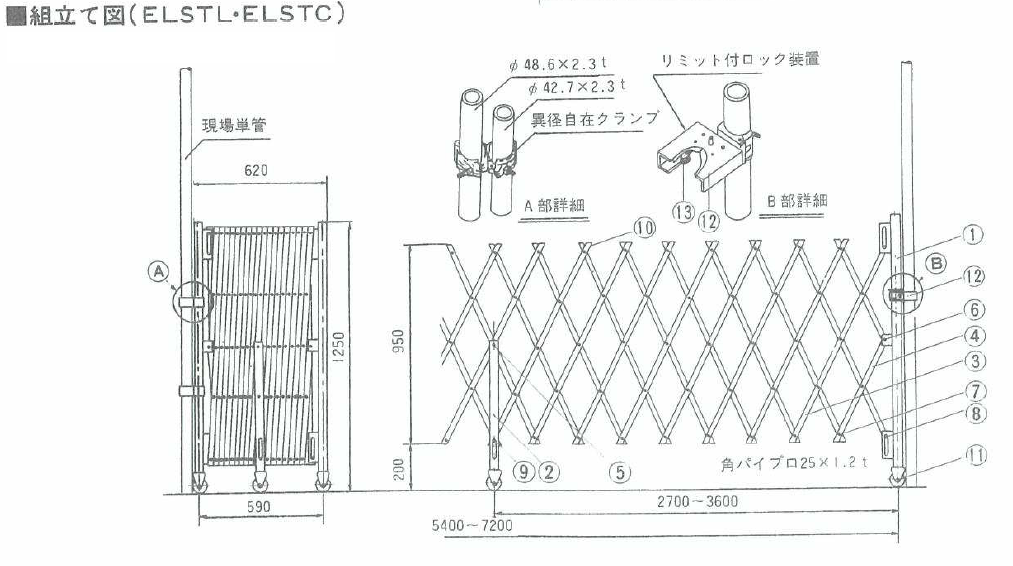

| ELSTL | 7,400㎜ | 6,430㎜ | 770㎜ | 1,250㎜ | 68kg |
| ELSTC | 5,400 | 4,780 | 620 | 1,250 | 52kg |

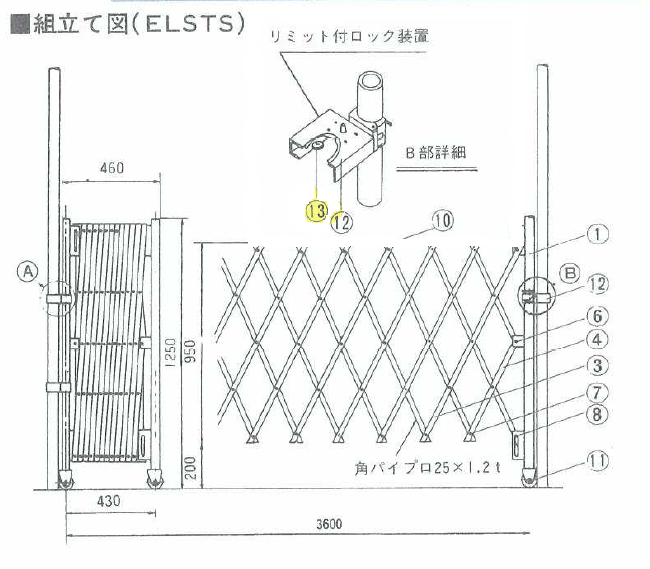

| ELSTS | 3,600 | 3,140 | 460 | 1,250 | 36kg |

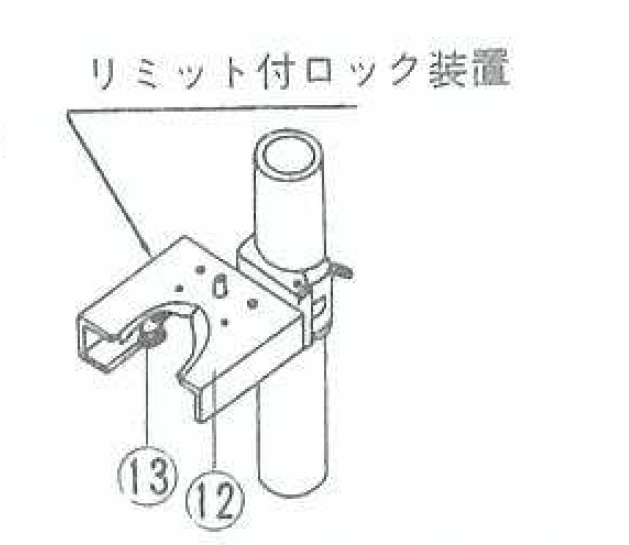

■エレベータシャツリミット（リミットスイッチ）
■部品表
| No. | 品名 |
型式別使用数 2.0 3.6 5.4 7.2 |
単重 |
| 1 | 支柱 | 2 2 2 2 | 4ｋ |
| 2 | 中支柱 | 0 0 1 2 | 2 |
| 3 | 伸縮パイプA | 12 22 34 46 | 1 |
| 4 | 伸縮パイプ B | 4 4 4 4 | 0.5 |
| 5 | ボールトM8×110 | 0 0 2 4 | |
| 6 | ボールトM8×75 | 2 2 2 2 | |
| 7 | ボールトM8×65 | 32 57 85 113 | |
| 8 | ボールトM8×45 | 4 4 4 4 | |
| 9 | カラー17.3Φ×4.5ｔ | 0 0 4 8 | |
| 10 | キャップ | 16 26 38 50 | |
| 11 | キャスター 75Φ | 2 2 3 4 | 0.2 |
| 12 | ロック金具 | 1 1 1 1 | 1 |
| 13 | リミットスイッチ | 1 1 1 1 |
